Проект коттеджа 20-65

Проекты домов 180 - 220 м.кв. / Проекты домов



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 206,50 м кв.
  • Площадь застройки 206,60 м кв.
  • Строительный объем 1013,60 м куб.
  • Максимальная высота 7,78 м
  • Размер участка 27,03 х 25,66 м

Проект коттеджа, передний вид



ОБЩАЯ ХАРАКТЕРИСТИКА

Двухэтажный дом с мезонином, большой террасой и гаражом на 2 машины.

На первом этаже гостиная, кухня и большая столовая. На втором этаже две спальни
и ванная комната.

Проект коттеджа, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: плоская, уклон 2°
  • Перекрытия: железобетонные, монолитные
  • Стены: трехслойные - керамический блок, полистирол, облицовка

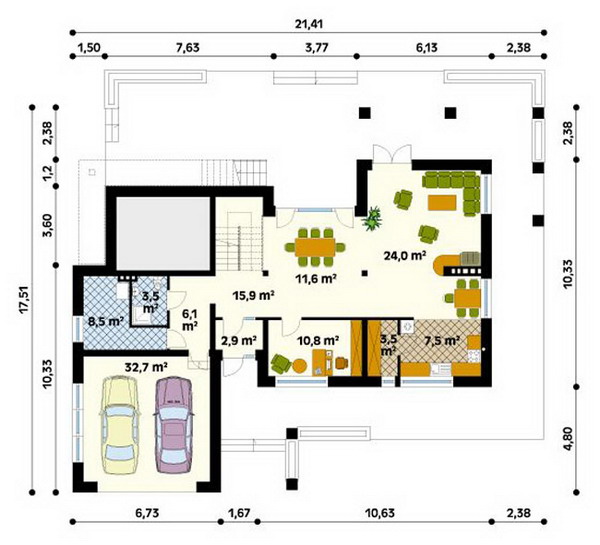

План 1-го этажа

План 1-го этажа коттеджа

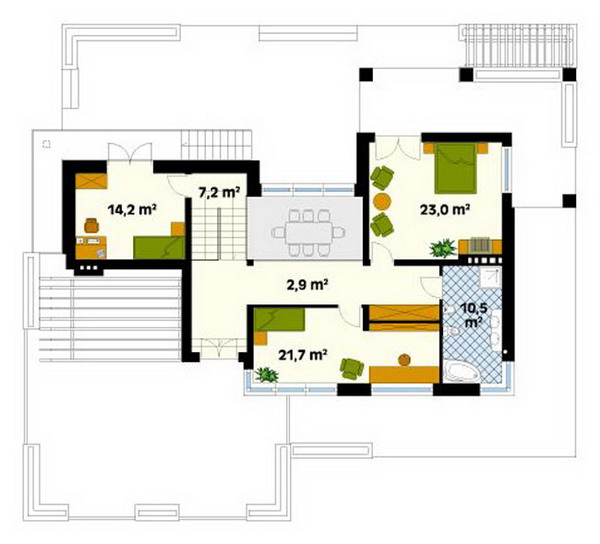

План 2-го этажа

План 2-го этажа коттеджа

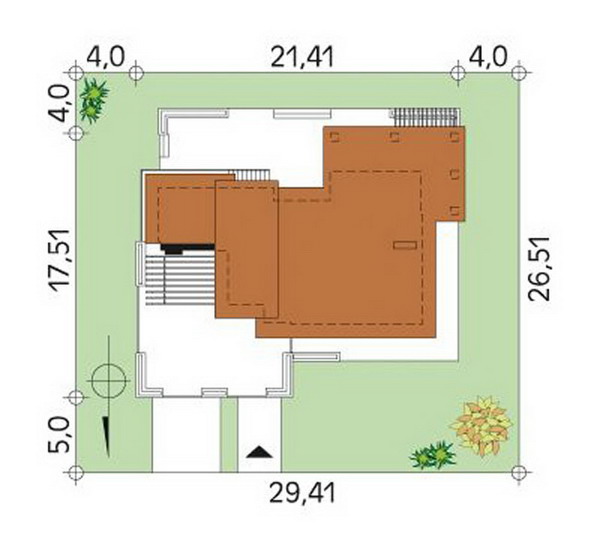

Генплан

Генплан коттеджа

СРОКИ ИСПОЛНЕНИЯ

  • до 7 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 10 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 20 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 19-86, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных сторон

Виды с разных сторон коттеджа Виды с разных сторон коттеджа

Виды с разных сторон коттеджа Виды с разных сторон коттеджа
