Проект коттеджа 20-49

Проекты домов 180 - 220 м.кв. / Проекты домов

 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 204,90 м кв.
  • Площадь застройки 155,50 м кв.
  • Строительный объем 705,00 м куб.
  • Максимальная высота 9,17 м
  • Размер участка 20,49 х 23,84 м

Проект коттеджа, передний вид



ОБЩАЯ ХАРАКТЕРИСТИКА

Традиционного стиля дом с мансардой и широкой террасой для семьи из 5 человек.

Есть возможность сделать в гостиной второй свет, отказавшись от одной из спален
на 2-ом этаже.

Проект коттеджа, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: керамическая черепица, уклон 40°
  • Перекрытия: железобетонные, монолитные
  • Стены: двухслойные - газоблок + утеплитель

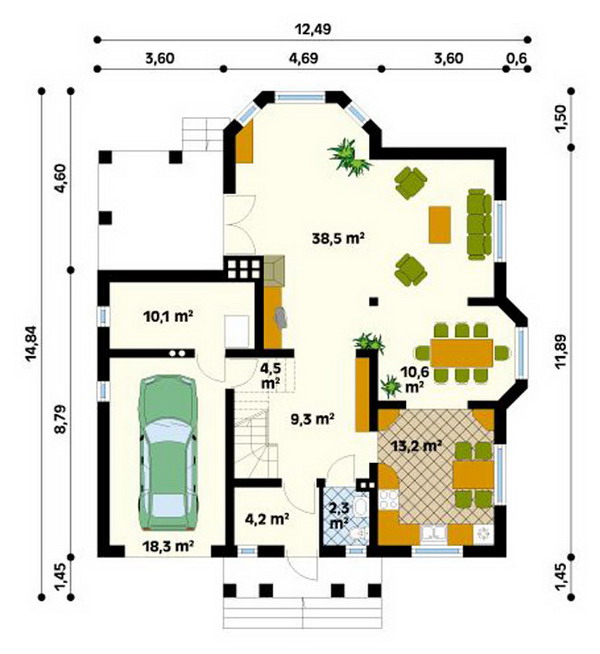

План 1-го этажа

План 1-го этажа коттеджа

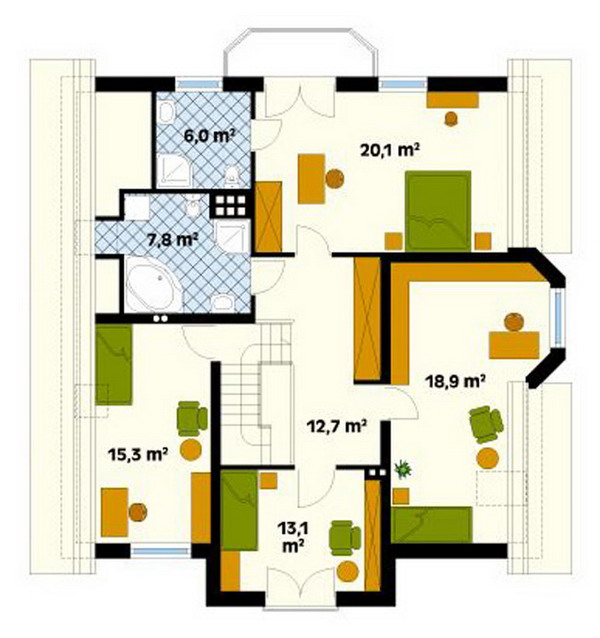

План 2-го этажа

План 2-го этажа коттеджа

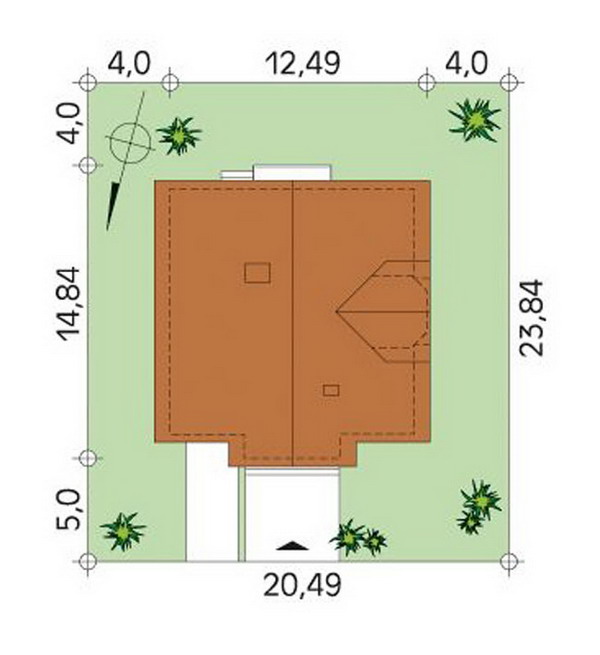

Генплан

Генплан коттеджа СРОКИ ИСПОЛНЕНИЯ

  • до 7 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 10 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 20 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 18-66, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных сторон

Виды с разных сторон коттеджа Виды с разных сторон коттеджа

Виды с разных сторон коттеджа Виды с разных сторон коттеджа
