Проект коттеджа 18-40

Проекты домов 180 - 220 м.кв. / Проекты домов

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 184,00 м кв.
  • Площадь застройки 145,10 м кв.
  • Строительный объем 699,50 м куб.
  • Максимальная высота 8,87 м
  • Минимальный размер  участка 25,19 х 20,27 м

Проект коттеджа, вид спереди



ОБЩАЯ ХАРАКТЕРИСТИКА

Жилой дом с мансардой, для семьи из 4-х человек.

Функциональная планировка обеспечит комфорт проживания владельцам
как в роли загородной дачи, так и в качестве постоянного места жительства.

Проект коттеджа, вид сзади



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: металлочерепица, уклон: 40°
  • Перекрытия: железобетонные, сборные
  • Стены: пустотелый кирпич, утеплитель, облицовка

 План 1-го этажа

 План 1-го этажа коттеджа

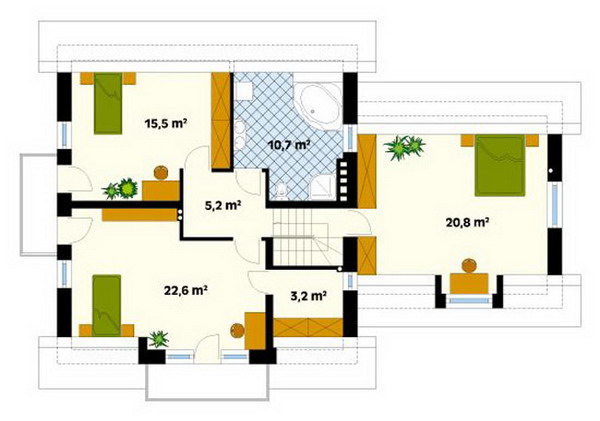

 План 2-го этажа

 План 2-го этажа коттеджа

Генплан

Генплан коттеджа

Виды с разных сторон

Виды с разных сторон коттеджа Виды с разных сторон коттеджа

Виды с разных сторон коттеджа Виды с разных сторон коттеджа



СРОКИ ИСПОЛНЕНИЯ

  • до 5 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 8 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 18 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 16-47, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.

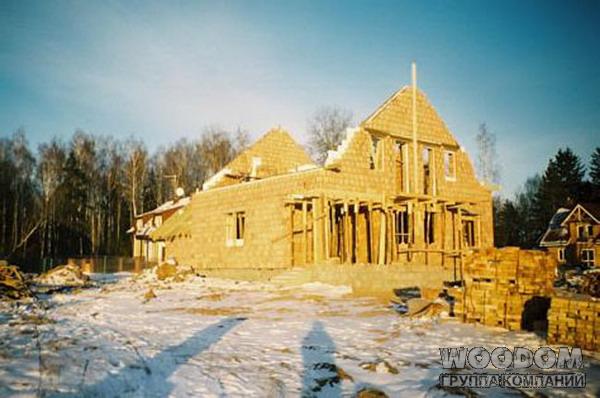

В реализации

Проект коттеджа в реализации

Проект коттеджа в реализации

Проект коттеджа в реализации
