Проект шале 43-56

Типовые проекты домов более 380 м.кв. / Проекты домов

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 435,60 м кв.
  • Площадь цокольного этажа 121,10 м кв.
  • Площадь застройки 228.40 м кв.
  • Строительный объем 1642,00 м куб.
  • Максимальная высота 9,05 м
  • Размер участка 25,89 х 26,94 м

Проект коттеджа, основной вид

ОБЩАЯ ХАРАКТЕРИСТИКА

Отличное современное шале с гаражом на 2 авто, подвальными помещениями
и небольшим цокольным этажом.Четко прослеживается функциональное зонирование: жилая зона, для
отдыха, бизнеса и спальня.Специально для этого проекта на первом этаже разработаны две дополнительные спальни.

Проект коттеджа, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: керамическая черепица, уклон 40°
  • Перекрытия: железобетонные, монолитные
  • Стены: двухслойные - керамический блок + полистирол

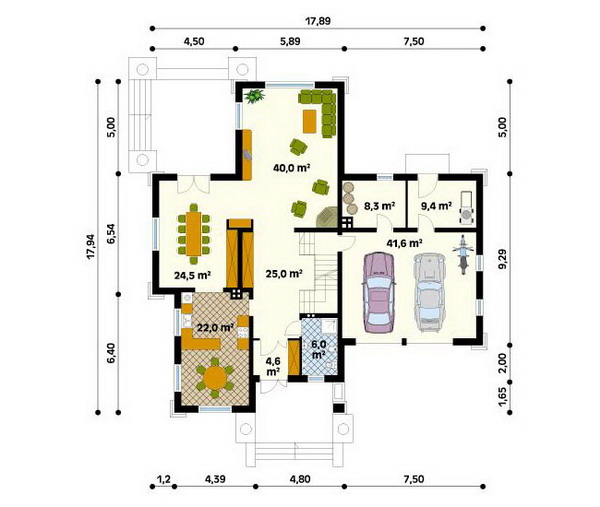

План 1-го этажа

 План 1-го этажа коттеджа

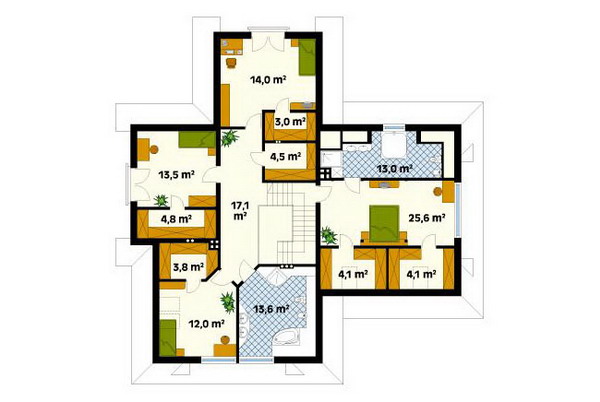

План 2-го этажа

 План 2-го этажа коттеджа

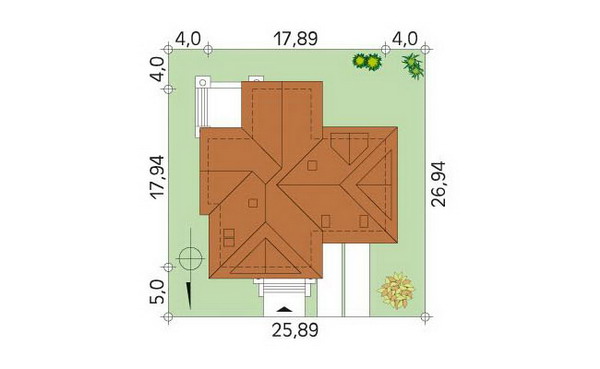

Генплан

Генплан коттеджа

СРОКИ ИСПОЛНЕНИЯ

  • до 7 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 12 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 25 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 27-29, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных сторон

Виды с разных сторон коттеджа Виды с разных сторон коттеджа

Виды с разных сторон коттеджа Виды с разных сторон коттеджа
