Проект хостела 107-68

Типовые проекты домов более 380 м.кв. / Проекты домов

 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 1076,80 м кв.
  • Площадь застройки 284,46 м кв.
  • Площадь цокольного этажа  233,85
  • Строительный объем 3287,00 м куб.
  • Максимальная высота 10,72 м
  • Размер участка 29,19 x 24,49 м

Проект хостела, основной вид



ОБЩАЯ ХАРАКТЕРИСТИКА

Трехэтажный компактный жилой дом на 9 квартир.
Подвал занимают гараж на 6 паркомест, хранилища, техническое помещение.

Проект хостела, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: плоская, уклон 3°
  • Перекрытия: сборные
  • Стены: двухслойные - пустотелый кирпич + утеплитель

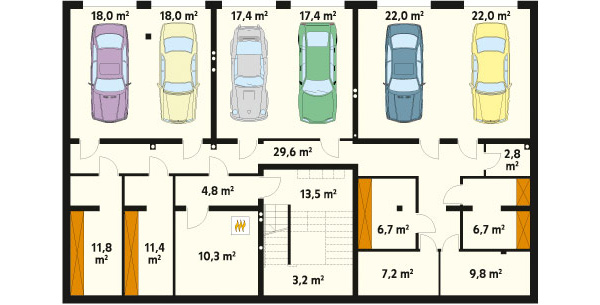

План цокольного этажа

 Проект хостела

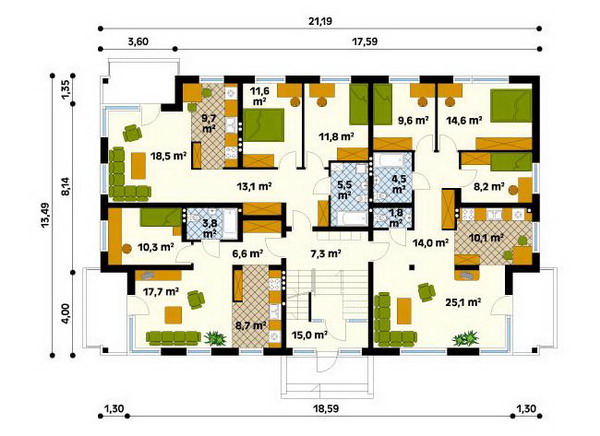

План 1-го этажа

 План 1-го этажа хостела

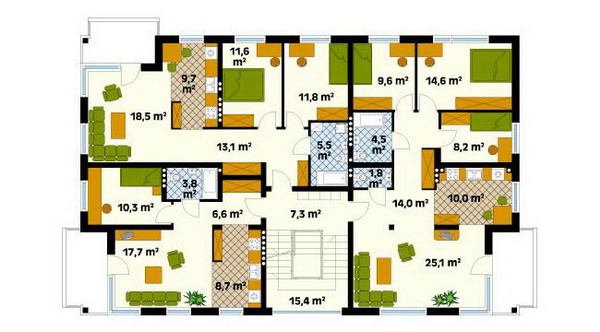

План 2-го этажа

 План 2-го этажа хостела

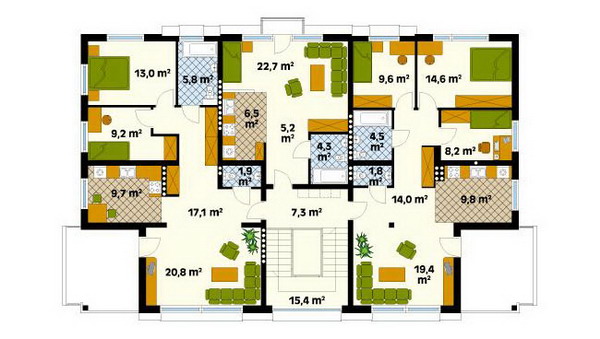

План 3-го этажа

План 3-го этажа

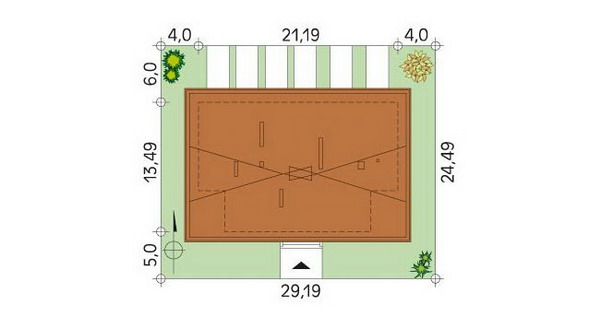

Генплан

Генплан хостела

СРОКИ ИСПОЛНЕНИЯ

  • до 10 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 15 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 30 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 676-54, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных сторон

Виды с разных сторон хостела Виды с разных сторон хостела

Виды с разных сторон хостела Виды с разных сторон хостела

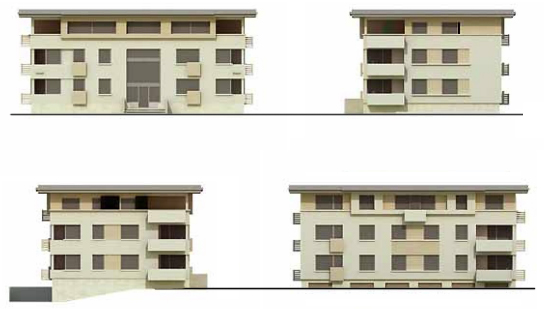

Фасады

         Проект хостела
