Проект коттеджа 12-84

Проекты домов до 150м.кв. / Проекты домов



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 128,40 м.кв.
  • Площадь застройки 99,20 м.кв.
  • Объем строительства 510,00 м.куб.
  • Максимальная высота 8,27 м.
  • Минимальный размер участка 26,30 х 19,52 м.

Проект бунгало, вид спереди



ОБЩАЯ ХАРАКТЕРИСТИКА

Бунгало с цокольным этажом и мансардой.

На 1-ом этаже - гостиная, столовая, кухня. На 2-ом - три спальни.
В цокольном этаже расположены гараж и котельная, возможно обустройство постирочной и
кладовой комнат.

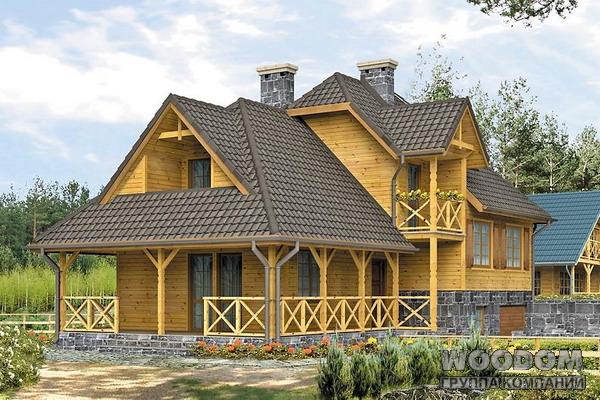

Проект бунгало, вид сбоку



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: металлочерепица, уклон 45°
  • Цокольный этаж: ж/б монолит
  • Перекрытия: деревянные балки.
  • Стены: блок-хаус, доска "в нахлёст".

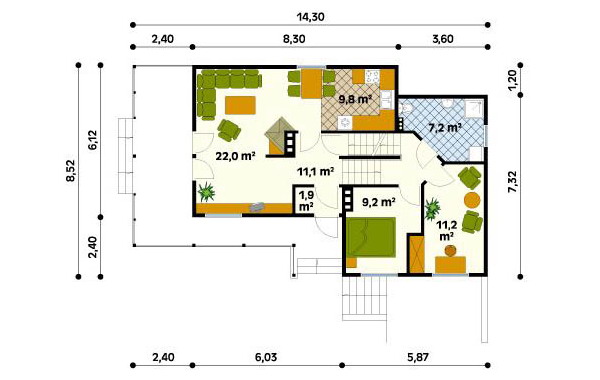

План 1-го этажа

План 1-го этажа бунгало

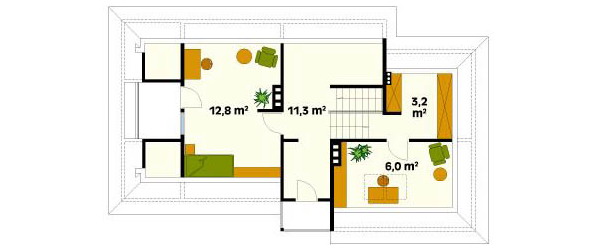

План 2-го этажа

План 2-го этажа бунгало

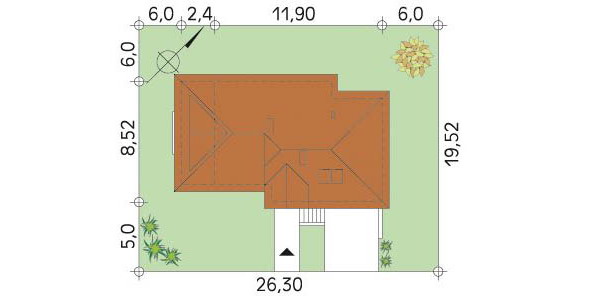

Генплан

Генплан бунгало





СРОКИ ИСПОЛНЕНИЯ

  • до 5 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 7 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 14 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 10-57, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.





Виды с разных сторон

Виды с разных сторон бунгало Виды с разных сторон бунгало

Виды с разных сторон бунгало Виды с разных сторон бунгало
