Проект дачи 13-84

Проекты домов до 150м.кв. / Проекты домов



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 138,40 м.кв.
  • Площадь застройки 110,10 м кв.
  • Объем строительства 601,00 м.куб.
  • Максимальная высота 7,61 м
  • Минимальный размер участка 22,92 х 22,04 м

Проект дачи, вид спереди



ОБЩАЯ ХАРАКТЕРИСТИКА

Уютный домик дачного типа с мансардой. Удобная планировка с большой гостиной
на 1-ом этаже. На 2-ом (мансардном) этаже 3 спальни
с ванной комнатой.

Один из самых экономичных в строительстве домов каталога.

Проект дачи, вид сзади



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: металлочерепица, уклон 38°
  • Перекрытия: деревянные балки
  • Стены: блок-хаус, доска "в нахлест"



План 1-го этажа

План 1-го этажа дачи

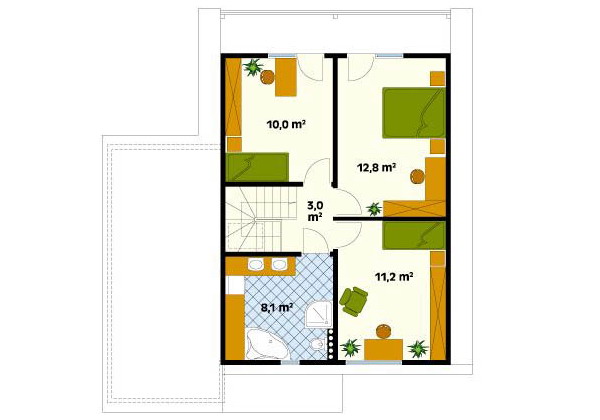

План 2-го этажа



План 2-го этажа дачи

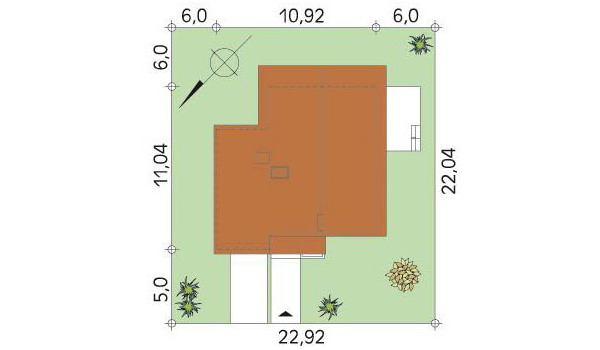

Генплан

Генплан



Виды с разных сторон

Виды с разных сторон дачи Виды с разных сторон дачи

Виды с разных сторон дачи Виды с разных сторон дачи



СРОКИ ИСПОЛНЕНИЯ

  • до 5 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 7 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 14 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 12-60, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.

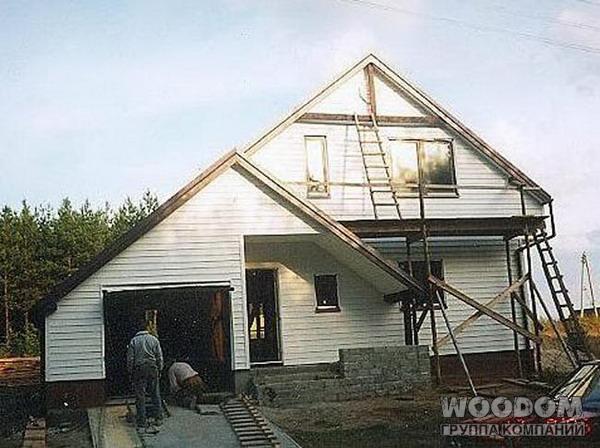

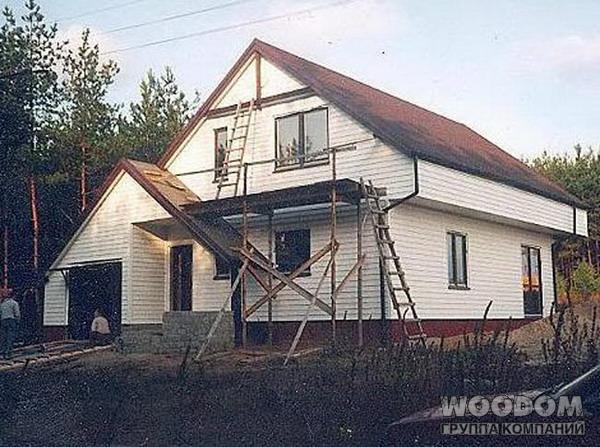

В реализации

Проект дачи в реализации

Проект дачи в реализации
