Проект коттеджа 35-80

Типовые проекты домов 300 - 380 м.кв. / Проекты домов

 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 358,00 м кв.
  • Площадь цокольного этажа 102,90 м кв.
  • Площадь застройки 212,20 м кв.
  • Строительный объем 1088,30 м куб.
  • Максимальная высота 9,71 м
  • Размер участка 22,92 х 24,51 м

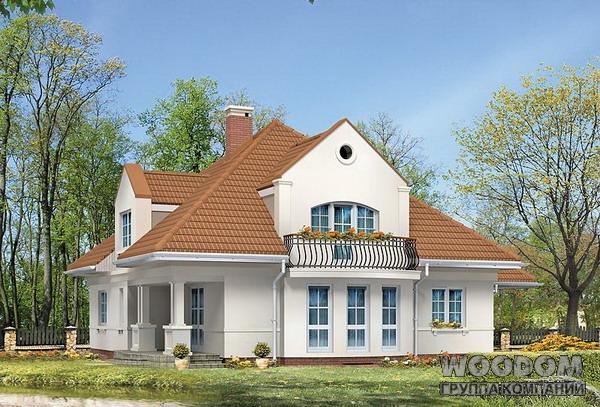

Проект коттеджа, оснвной вид



ОБЩАЯ ХАРАКТЕРИСТИКА

Жилой дом в 2-х уровнях, включая мансардные помещения, рассчитан  на семью из 5-6
человек.
1-й этаж - это гостевая зона. Здесь расположен каминный зал для
приема гостей.

Проект коттеджа, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: керамическая черепица, уклон 40°
  • Перекрытия: железобетонные, монолитные
  • Стены: двухслойные - термоблок 380 мм + полистирол

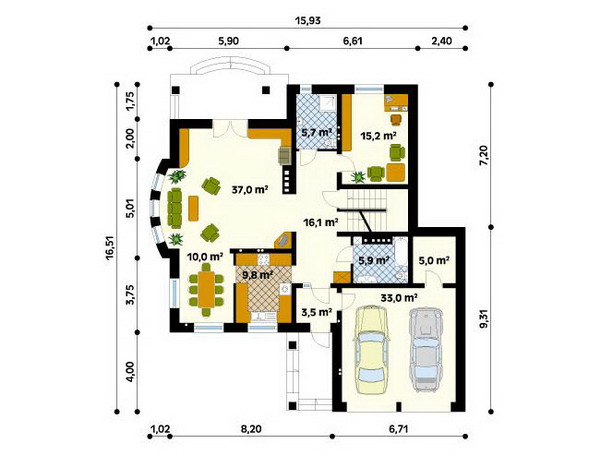

План 1-го этажа

 План 1-го этажа коттеджа

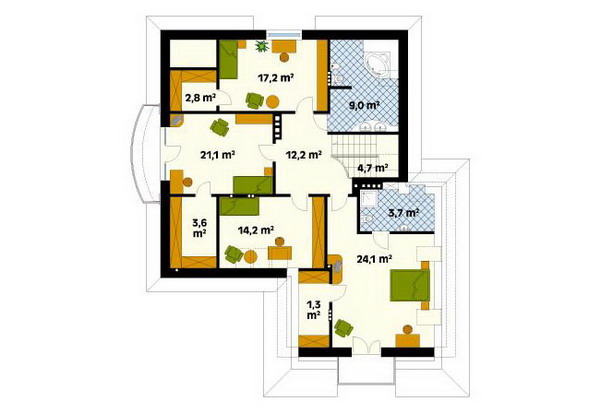

План 2-го этажа

 План 2-го этажа коттеджа

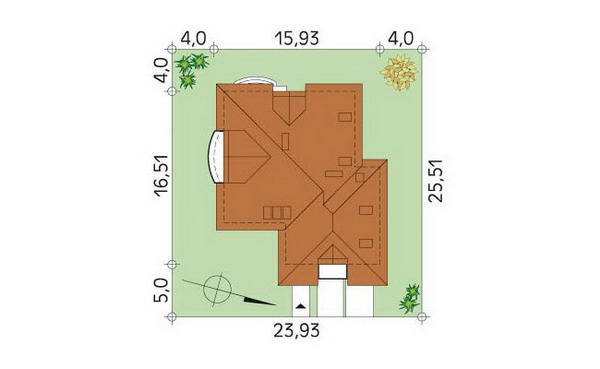

Генплан

Генплан коттеджа

СРОКИ ИСПОЛНЕНИЯ

  • до 7 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 12 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 25 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 22-18, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных сторон

Виды с разных сторон коттеджа Виды с разных сторон коттеджа

Виды с разных сторон коттеджа Виды с разных сторон коттеджа
