Проект особняка 24-22

Проекты домов, коттеджей 220 - 300 м.кв. / Проекты домов

 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 242,20 м кв.
  • Площадь застройки 180,90 м кв.
  • Строительный объем 1182,00 м куб.
  • Максимальная высота 7,22 м
  • Размер участка 23,85 х 25,75 м

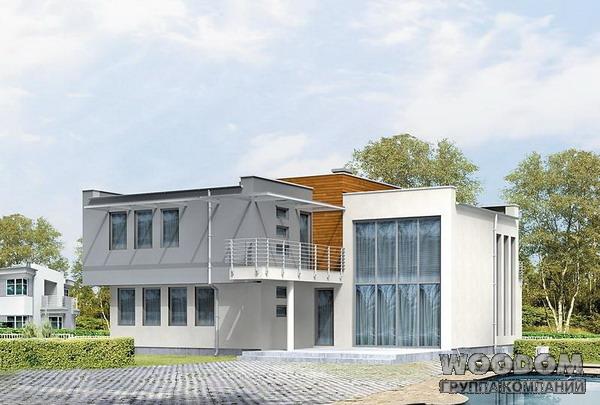

Проект особняка, основной вид



ОБЩАЯ ХАРАКТЕРИСТИКА

Современный дом для тех, кто любит тектоничную архитектуру.
Расчитан на семью из 4-х человек.

Проект особняка, задний вид



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: плоская, уклон 2°
  • Перекрытия: железобетонные, монолитные
  • Стены: двухслойные - керамический пустотелый кирпич + утеплитель

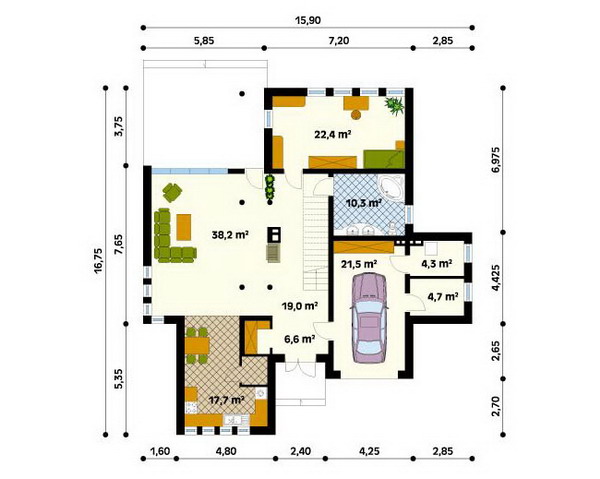

План 1-го этажа

План 1-го этажа особняка

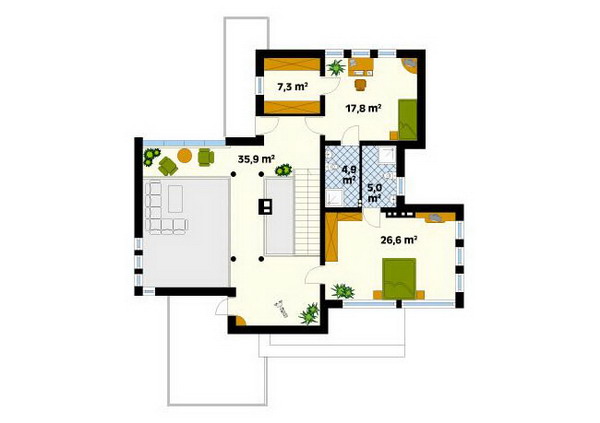

План 2-го этажа

План 2-го этажа особняка

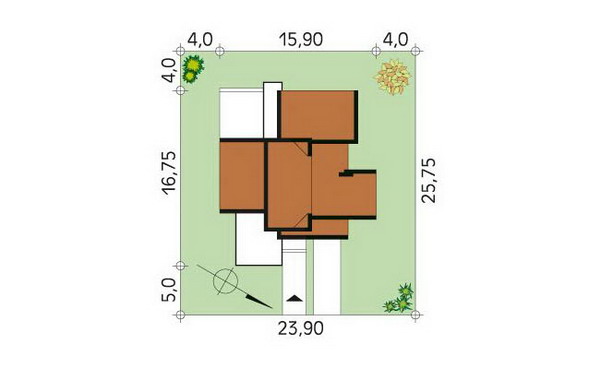

Генплан

Генплан особняка

 СРОКИ ИСПОЛНЕНИЯ

  • до 7 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 12 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 25 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 22-09, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.


Виды с разных сторон

Виды с разных сторон особняка Виды с разных сторон особняка

Виды с разных сторон особняка Виды с разных сторон особняка
