Проект коттеджа 15-48

Проекты домов от 150 до 180 м.кв. / Проекты домов

 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

  • Общая площадь 154,80 м кв.
  • Площадь застройки 138,60 м кв.
  • Строительный объем 800,00 м куб.
  • Максимальная высота 7,65 м
  • Минимальный размер  участка 22,63 х 21,93 м

Проект коттеджа, вид спереди





ОБЩАЯ ХАРАКТЕРИСТИКА



Одноэтажное оригинальное здание с мансардой и гаражом.На первом этаже кухня-столовая и буфет, гостиная, ванная комната и гостиная с красивой винтовой лестницей, ведущей в мансарду, где расположены две спальни с встроенными шкафами и ванной комнатой.

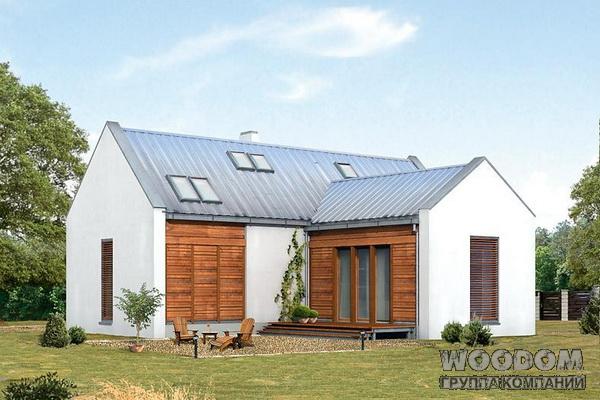

Проект коттеджа, вид сзади






ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

  • Кровля: профнастил, уклон 44 °
  • Перекрытия: сборные, из круглопустотных ж/б плит
  • Стены: комбинированные - газоблок, доска "в нахлест"

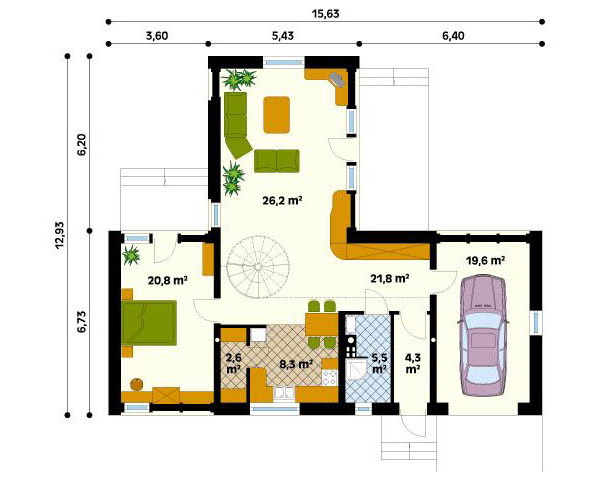

План 1 этажа



План 1 этажа коттеджа

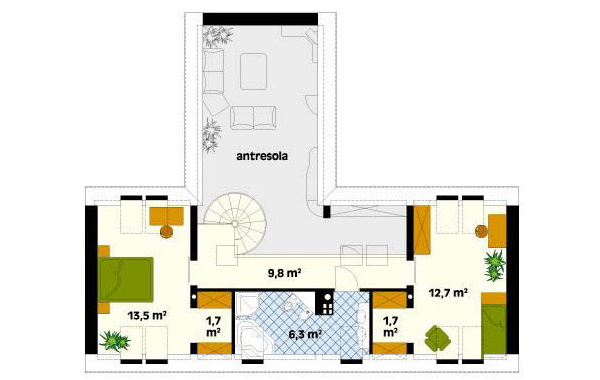

План 2 этажа

План 2 этажа коттеджа

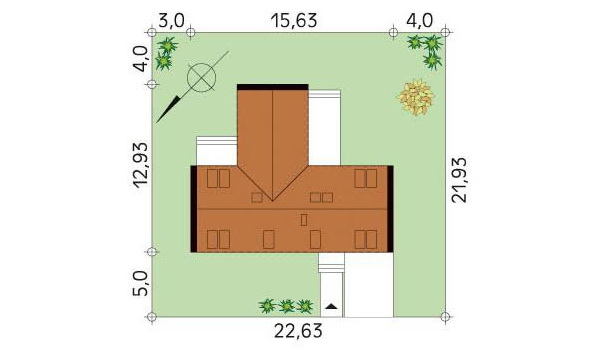

Генплан

Генплан коттеджа





СРОКИ ИСПОЛНЕНИЯ

  • до 5 дней с момента принятия заказа - срок выполнения ТИПОВОГО
    проекта стадии РД, разделы АР, АС (ВЫШЕ отметки 0,000*), ОВ, ВК, ЭС,
    с учетом выбранных Заказчиком МАТЕРИАЛОВ.

  • до 8 дней - срок выполнения разделов ГП, АС (НИЖЕ отметки 0,000) стадии РД,
    с учетом топографии и ГЕОЛОГИИ участка.

  • до 16 дней - срок выполнения индивидуального проекта стадии РД, разработанного
    НА ОСНОВЕ серии 13-52, С ИЗМЕНЕНИЯМИ согласно пожеланиям Заказчика.
    Разделы ГП, АР, АС, ОВ, ВК, ЭС.

* Рабочие чертежи конструкций ниже отметки 0,000 разрабатываются
ИНДИВИДУАЛЬНО исходя из данных топографии и геологии участка застройки.



Виды с разных строн

м коттеджа Виды с разных строн коттеджа

Виды с разных строн коттеджа Виды с разных строн коттеджа
